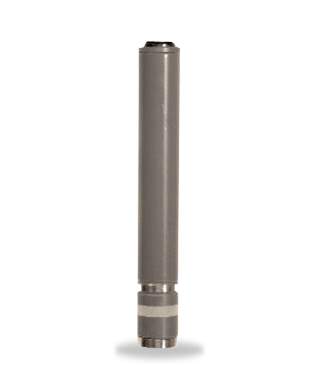

Потенціостатичний зонд для вимірювання перекису водню

Потенціостатичний зонд для вимірювання перекису водню

Датчик для вимірювання перекису водню

- Сумісний із наявністю поверхнево-активних речовин.
- Автоматична компенсація температури.
- Робочий діапазон pH: 2-11.
- Потребує постійної швидкості потоку: 30-40 л/год.
- Максимальний робочий тиск: 5 бар (з фіксуючим кільцем).
- Максимальна робоча температура: 45°C.
- Кабель не входить у комплект поставки.

Діапазон вимірювань:

  • 0÷200 ppm (0÷200 мг/л)
Потенціостатичний датчик пероксиду водню ETATRON — це спеціалізований пристрій, розроблений італійською компанією ETATRON D.S., яка відома своїм обладнанням для дозування, контролю та аналізу в різних галузях, таких як водопідготовка, басейни, гідропоніка тощо. Цей датчик призначений для точного вимірювання концентрації пероксиду водню (H₂O₂) у водних розчинах і належить до категорії потенціостатичних сенсорів, які працюють на основі електрохімічних принципів.

Конструкція і робота амперометрического (потенціостатичні) датчика закритого типу Etatron SONDA HP - являє собою закриту гальванічну осередок (подобу батарейки), в якій є катод (з золота або платини) і анод (срібний або мідний). Для автоматичної температурної компенсації показань електродів, вбудований датчик температури рідини. Осередок заповнена електролітом і відділена від вимірюваного середовища мембраною, яка запобігає втраті електроліту і пропускає тільки необхідні для виміру складу вимірюваної рідини, також є фільтром від непотрібних і шкідливих домішок. Все, що пропускає мембрана - є джерелом генерації струму на електродах датчика. Відфільтрований мембранної складу потрапляє в заповнює датчик електроліт, де розкладається на катоді. Утворилися іони надходять на анод, де відбувається їх окислення - виникає струм, пропорційний концентрації визначається речовини в воді, рівень якого і було необхідно заміряти. У корпус вмонтовано мікросхему яка обробляє ток йде від електродів і вбудованого датчика температури, перетворює в напругу (потенціал) відповідне для обробки контролером дозації реагентів

Датчик для перекису водню

Найменування Тип Артикул
Датчик пероксиду водню SONDA HP 0-200 ppm
(0÷200 мг/л)
ASO0103301

Запасні мембрани до зонда
Мембрана HP AME0000901
Гель для зонда
Гель для HP, 100 мл. ASZ0003401

Увага! З'єднувальний кабель в комплект не входить.



Підключення датчика пероксиду водню HP

Для підключення датчика пероксиду водню HP до дозуючим насосів або аналізатора рідини використовується спеціальний кабель з комбінованими штекерами.

Підключення відбувається згідно наведеної нижче схемою:

Підключення датчика пероксиду водню HP

З'єднувальний кабель для датчика пероксиду водню HP не входить в комплект поставки датчика хлору. Кабель купується окремо.

Перше підключення датчика пероксиду водню HP

Тримачі зонда HP для монтажу в систему через байпас

Тримач датчиків OFF-LINE PH-CL (FS)

Тримач датчиків OFF-LINE PH-CL (FS)

для датчиків PH і хлору CL, в комплекті з датчиком потоку

Проточний держатель датчиків OFF-LINE PH-RX-CL (FS)

Проточний держатель датчиків OFF-LINE PH-RX-CL (FS)

для датчиків PH, RX, PT100, хлору CL, в комплекті з датчиком потоку
