Датчики вільного неорганічного хлору FIC

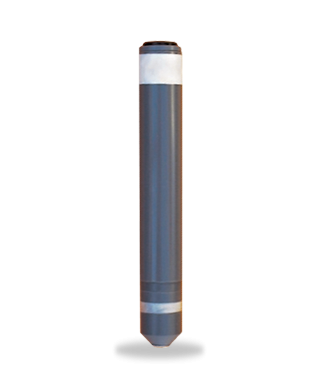

Зонд для визначення вільного неорганічного хлору

Зонд для визначення вільного неорганічного хлору

- Не сумісний з ізоціануровою кислотою або поверхнево-активними речовинами, флокулянтами.
- Автоматична компенсація температури.
- Робочий діапазон pH: 4–8 (рівень pH під час роботи має залишатися постійним).
- Необхідна постійна швидкість потоку: 30-40 л/год.
- Максимальний робочий тиск: 1 бар.
- Максимальна робоча температура: 45°C.
- Кабель не входить у комплект.

Діапазон вимірювань:

  • 0÷2 ppm (0÷2 мг/л)
  • 0÷20 ppm (0÷20 мг/л)
  • 0÷200 ppm (0÷200 мг/л)

Зонд для визначення вільного неорганічного хлору ETATRON, заснований на амперометричному методі, є спеціалізованим датчиком, призначеним для точного вимірювання концентрації хлору у воді. Такі зонди широко застосовуються в системах водопідготовки, басейнах, промислових процесах та інших сферах, де контроль рівня хлору є критично важливим для забезпечення якості та безпеки води.

Датчики потребують періодичного очищення від відкладень і калібрування для підтримання точності.

Конструкція і робота амперометрического датчика закритого типу FIC - являє собою закритий гальванічний осередок (подобу батарейки), в якій є катод (з золота або платини) і анод (срібний або мідний). Для автоматичної температурної компенсації показань електродів, вбудований датчик температури рідини. Осередок заповнений електролітом і відділений від вимірюваного середовища мембраною, яка запобігає втраті електроліту і пропускає тільки необхідні для виміру складу вимірюваної рідини, також є фільтром від непотрібних і шкідливих домішок. Все, що пропускає мембрана - є джерелом генерації струму на електродах датчика. Відфільтрований мембранною склад потрапляє в датчик, який заповнений електролітом, де розкладається на катоді. Іони, які утворились надходять на анод, де відбувається їх окислення - виникає струм, який пропорційний концентрації необхідної речовини у воді, рівень якого і було необхідно заміряти. У корпус вмонтовано мікросхему яка обробляє струм, що йде від електродів і вбудованого датчика температури та перетворює в напругу (потенціал) необхідний для обробки контролером дозації реагентів.

Зонд вільного хлору

Назва Тип Артикул
Датчик хлору SONDA CL FIC 0-200 ppm
(0÷200 мг/л)
ASO0101605
Датчик хлору SONDA CL FIC 0-20 ppm
(0÷20 мг/л)
ASO0101601
Датчик хлору SONDA CL FIC 0-2 ppm
(0÷2 мг/л)
ASO0101602
Датчик хлору SONDA CL FIC - 1 бар - 70ºС 0-2 ppm
(0÷2 мг/л)
ASO0101612

Запасні мембрани до зонда хлору FIC
Мембрана FIC AME0000401
Гель для зонда хлору FIC
Гель для FIC, 100 мл. ASZ0002301
Гель для FIC, 70ºС ASZ0002501

Увага! З'єднувальний кабель в комплект не входить.



Підключення датчика вільного хлору FIC

Для підключення датчика вільного хлору FIC до дозуючим насосів або аналізатора рідини використовується спеціальний кабель з комбінованими штекерами.

Підключення відбувається згідно наведеної нижче схемою:

Підключення датчика вільного хлору FIC

З'єднувальний кабель для датчика вільного хлору FIC не входить в комплект поставки датчика хлору. Кабель купується окремо.

Перше підключення датчика вільного хлору FIC

Тримачі зонда FIC для монтажу в систему через байпас

Тримач датчиків OFF-LINE PH-CL (FS)

Тримач датчиків OFF-LINE PH-CL (FS)

для датчиків PH і хлору CL, в комплекті з датчиком потоку

Проточний держатель датчиків OFF-LINE PH-RX-CL (FS)

Проточний держатель датчиків OFF-LINE PH-RX-CL (FS)

для датчиків PH, RX, PT100, хлору CL, в комплекті з датчиком потоку
