Насос дозатор реагентов PKX

PKX MA/A

PKX MA/A

Ручная регулировка производительности 10÷100%

PKX MA/AL

PKX MA/AL

Ручная регулировка производительности 10÷100%.
Вход для датчика уровня.

PKX FT/A

PKX FT/A

Работающий от импульсного расходомера 1:1
Вход для датчика уровня


Насос дозатор реагентов PKX

Насос дозатор реагентов PKX

  • Производительность: до 7 л/час.
  • Давление: до 7 бар.

Насос дозатор реагентов PKX с головкой из полипропилена - наиболее простые и недорогие в линейке продукции фирмы ETATRON D.S. Все модели имеют аналоговое управление. Пластик внешнего корпуса устойчив к воздействию кислотных паров. Клапан стравливания воздуха - ручной. Класс защиты корпуса от воды и пыли IP 65 (полная защита от пыли + защита от строй воды). Универсальный кронштейн входит в стандартный комплект поставки и позволяет устанавливать насос в горизонтальном или вертикальном положении.


  • Насос дозатор с аналоговым управлением
  • Производительность: 1÷7 л/ч
  • Давление 1÷7 бар
  • Высота всасывания - 2 м
  • Стандартное напряжение - 230V 50Hz
  • Насосы соответствуют нормам CE
  • Пластиковый корпус
  • Ручной клапан стравливания воздуха
  • Возможность подключения датчика уровня (за исключением модели PKX-MA/A)
  • Варианты установки: настенное/горизонтальное крепление
  • Класс защиты: IP65
  • Компактные размеры: 158х106х144 мм

Внешние размеры PKX

ГРАФИКИ ПРОИЗВОДИТЕЛЬНОСТИ

ГРАФИКИ ПРОИЗВОДИТЕЛЬНОСТИ PKX

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип насоса Макс. поток Тип
головки
насоса
Цена без НДС, (€)
л/час бар MA/A MA/AL FT/A MA/A
12Vdc, 24Vdc/Vac
MA/A
12Vdc SOL
120V
0105 1 5 A 179 196 208 197 197 +10%
0206 2 6 A 175 192 194 193 - +10%
0303 3 3 A - - - - 193 +10%
0505 5 5 A 175 192 194 193 - +10%
0507 5 7 A 196 213 - 216 - +10%
0702 7 2 A 175 192 194 193 - +10%

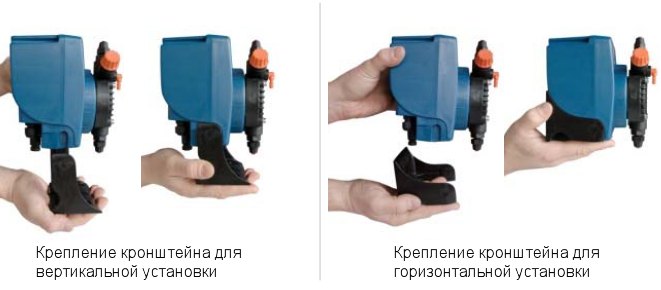

Различные варианты трансформации дозировочных насосов PKX при помощи универсального кронштейна

Различные варианты трансформации дозировочных насосов PKX при помощи универсального кронштейна

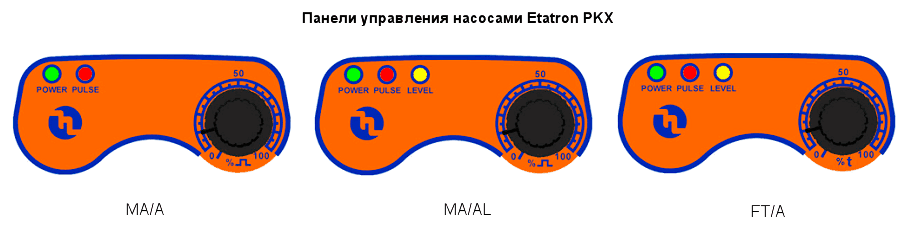

Варианты исполнений насосов серии PKX

MA/A - самый простой вариант с ручным управлением. Насос дозирует реагент в двух режимах: включен или выключен. На панели управления 2 индикатора: питание сети и включен/выключен. Управление производительностью  ручное - при помощи ручки потенциометра. Не поддерживает датчик уровня.

MA/AL - от предыдущего варианта отличается только поддержкой датчика уровня (не входит в комплектацию). На панели управления добавляется третий индикатор - относится к датчику уровня.

FT/A - такой тип дозатора управляется при помощи импульсного расходомера. Работа насоса возможна в двух режимах:

  • а) Пропорциональное дозирование 1:1 - на каждый импульс расходомера приходится один рабочий такт дозирующего насоса.
  • б) Дозирование во временном промежутке - на каждый импульс расходомера насос включается на время от 0 до 60 секунд (время настраивается).

Поддерживает датчик уровня и имеет 3 индикатора на панели управления аналогично варианту MA/AL.

Варианты исполнений насосов серии PKX

Условия эксплуатации

  • Температура окружающей среды должна быть от 0 до +40 °C.
  • Относительная влажность воздуха не более 80%, если температура окружающей среды до +31 °C. При +40 °C относительная влажность не более 50%.
  • Питание однофазное 200-260 вольт, кроме модели PKX 03-03, у которой питание 12 вольт.
  • Высота насоса при работе не должна превышать 2000 метров над уровнем моря.

Материалы конструкции

Насосы серии PKX изготавливаются из таких материалов:

  • Головка насоса (проточная часть) изготовлена из полипропилена (PP).
  • Рабочая мембрана из тефлона (PTFE).
  • Ниппель головки из полипропилена.
  • Залипающие клапаны из витона.
  • Уплотняющие кольца (o-ring) из витона.
  • Заборный клапан - из полипропилен/керамика.
  • Выпускной клапан - из полипропилен/керамика.
  • Заборный (стравливающий) шланг - из ПВХ.
  • Шланг сброса - из полиэтилена.

Комплект поставки

В комплект поставки каждого насоса PKX стандартно входят:

  1. Дозировочный насос (1 шт.).
  2. Универсальный крепежный кронштейн.
  3. Гибкий заборный шланг из ПВХ (4 метра).
  4. Шланг сброса (2 метра).
  5. Заборный клапан (1 шт.).
  6. Выпускной клапан (1 шт.).
  7. Паспорт-инструкция (1 шт.).
