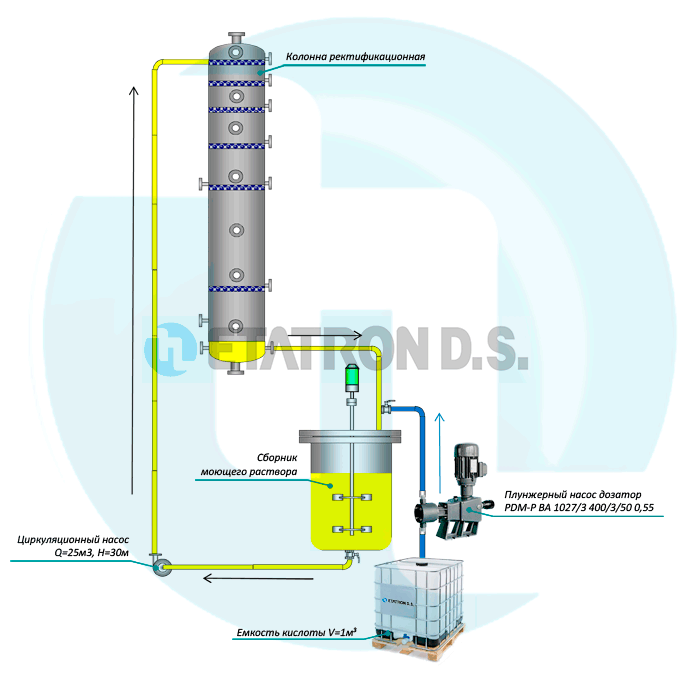

Схема подачи кислоты плунжерным насосом дозатором при CIP-промывке колонны мощностью 3000 дал/сутки

Схема подачи кислоты плунжерным насосом дозатором при CIP-промывке колонны мощностью 3000 дал/сутки



Для CIP-промывки брагоректификационных установкв в зависимости от вида отложений используют растворы кислот и щелочей. Для промывки растворами кислот используют ингибированную соляную кислоту (массовая доля активного хлора 20-21%). Раствор готовят таким образом, чтобы содержание активного хлора составляло 3-5 %. Например, для приготовления 4% раствора ингибированной соляной кислоты необходимо в сборник моющих растворов ввести 4 м3 артезианской воды и 1 м3 кислоты.
Установка работает следующим образом. В сборник моющего раствора объёмом 5м3 задают 4 м3 артезианской воды. Далее циркуляционным насосом (Q=10м3, H=30м) из сборника растворов  воду подают в верхнюю часть колоны. Воду из нижней части колоны  по трубопроводу сливают обратно в сборник моющих растворов, в который насосом-дозатором (PDM-P BA 1027/3 400/3/50 0,55) из сборника кислоты (1м3) вводят ингибированную соляную кислоту. Процесс ведут до  того момента, пока вся  кислота из сборника  не переместится в раствор, после чего  насос-дозатор выключают. Во время всего процесса приготовления раствора в  сборнике  должно работать перемешивающее устройство. Процесс приготовления длится приблизительно 1 час. Процесс CIP-промывки длится 4-8 часов.
СIP-промывка щелочными растворами ведется аналогичным способом.

Для CIP-промывки брагоректификационных установок в зависимости от вида отложений используют растворы кислот и щелочей.

Для промывки растворами кислот используют ингибированную соляную кислоту (массовая доля активного хлора 20-21%). Раствор готовят таким образом, чтобы содержание активного хлора составляло 3-5%. Например, для приготовления 4% раствора ингибированной соляной кислоты необходимо в сборник моющих растворов ввести 4 м3 артезианской воды и 1 м3 кислоты.

Установка работает следующим образом. В сборник моющего раствора объёмом 5 м3 задают 4 м3 артезианской воды. Далее циркуляционным насосом (Q=10м3, H=30м) из сборника растворов  воду подают в верхнюю часть колоны. Воду из нижней части колоны по трубопроводу сливают обратно в сборник моющих растворов, в который плунжерным насосом-дозатором (PDM-P BA 1027/3 400/3/50 0,55) из сборника кислоты (1м3) вводят ингибированную соляную кислоту. Процесс ведут до  того момента, пока вся  кислота из сборника не переместится в раствор, после чего  насос-дозатор выключают. Во время всего процесса приготовления раствора в  сборнике  должно работать перемешивающее устройство. Процесс приготовления длится приблизительно 1 час. Процесс CIP-промывки длится 4-8 часов. СIP-промывка щелочными растворами ведется аналогичным способом.

Насосы для перекачки соляной кислоты:

Насосы для перекачки соляной кислоты

Плунжерный насос дозатор «P»

Производительность: 1027 л / час.
Давление 6.5 бар.
Соединение: 1 1/2 "Gm.
Частота хода в минуту: 120.

 технические характеристики
