Мембранний насос eONE MA
Мембранний насос eONE MA з ручним керуванням
- Продуктивність: 1÷30 л/год.
- Тиск: 0.5÷20 бар.
Опитувальний лист
КаталогМембранний насос eONE MA з ручним керуванням з головкою з PVDF - це компактний насос з ручним керуванням для дозування рідких реагентів будь-якого хімічного складу. Насос дозуючий eONE MA працює в ручному або пропорційному режимі дозування.
Режими дозування:
- Manual (Ручний). Насос дозує в постійному ON/OFF режимі, продуктивність регулюється ручкою управління шляхом зміни частоти імпульсів в процентному вираженні 10-100% або 2-20% від номіналу.
- Пропорційний «PROP». Насос дозує по сигналу імпульсного витратоміра, який подає імпульси пропорційно проходить через нього води. На кожен імпульс витратоміра насос видає одну порцію реагенту. Порція задається в режимі 1:1.
- Встановлено функції захисту UNDERLOAD і OVERLOAD, вони забезпечують включення сигналізації і можуть самостійно відключити процес дозування:
- Продуктивність до 30 л/год (500 мл/хв) при тиску 5 бар
- Максимальна частота імпульсів 180 імп/хв
- Електричні параметри: універсальна напруга 100-250 В
- Висота забору реагенту 2 м
- Підтримка датчика рівня (датчик в комплект не входить)

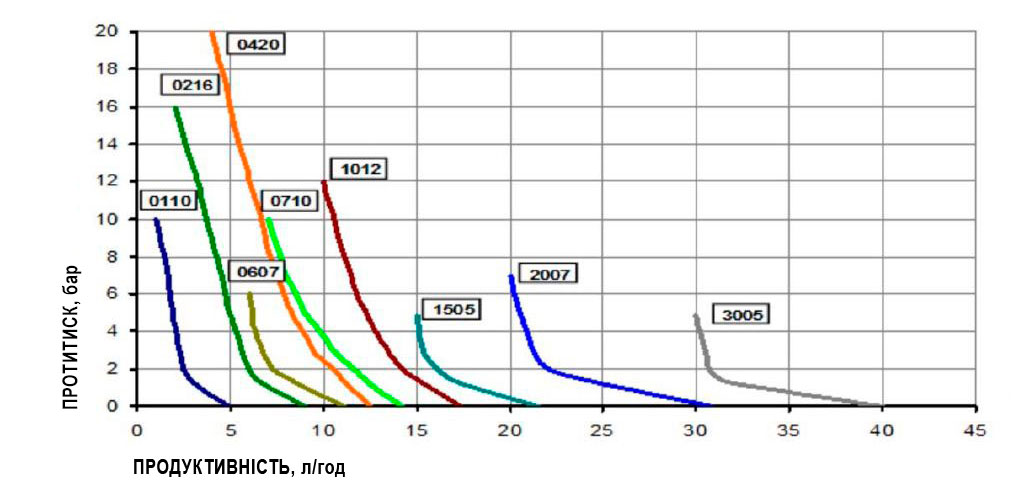

Діаграми продуктивності
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Тип насоса | MAX потік | Артикул | Ціна без ПДВ, (€) | |
| л/год | бар | MA | ||
| 0110 | 1 | 10 | PEU453894I | 321 |
| 1,8 | 6 | |||
| 2,5 | 2 | |||
| 0216 | 2 | 16 | PEU453914I | 338 |
| 3,8 | 10 | |||
| 5,1 | 6 | |||
| 0420 | 4 | 20 | PEU453924I | 424 |
| 6 | 12 | |||
| 7,3 | 8 | |||
| 0607 | 6 | 7 | PEU453934I | 321 |
| 6,3 | 4 | |||
| 7,3 | 2 | |||
| 0710 | 7 | 10 | PEU453944I | 338 |
| 8,5 | 6 | |||
| 11,7 | 2 | |||
| 1012 | 10 | 12 | PEU453954I | 400 |
| 11,8 | 6 | |||
| 14,3 | 2 | |||
| 1505 | 15 | 5 | PEU453964I | 338 |
| 15,4 | 3 | |||
| 17,2 | 1 | |||
| 2007 | 20 | 7 | PEU453974I | 424 |
| 21,3 | 3 | |||
| 28,2 | 0,5 | |||
| 3005 | 30 | 5 | PEU453864I | 474 |
| 30,8 | 2 | |||
| 36,5 | 0,5 | |||
Зовнішні розміри
Схема конструкції і матеріали виконання eONE MA
Головка дозатора eONE MA має ручний клапан стравлювання повітря і стійка до агресивних середовищ.
Панель управління з простим інтерфейсом - 5 світлодіодних індикаторів статусу роботи, 2 сенсорні кнопки для вибору режиму роботи, ручка управління. Стікер панелі покритий поліефірної плівкою, стійкою до УФ-променів і вологи.
Комплектний набір:
-
Дозуючий насос (1 шт.)
-
Заборний шланг (4 п.м.)
-
Напірний шланг (2 п.м.)
-
Клапани впорскування / забору (1 шт. / 1 шт.)
-
Паспорт і інструкція по установці і обслуговуванню.
Функції насосів серії eONE MA
| eOne | MA |
| Блок питания | |
| 230 Vac - 50/60 Hz | ✔ |
| Мощность | 26W |
| Цифровые и аналоговые входы | |
| Вход для импульсного расходомера | 1:1 |
| Вход для датчика уровня | ✔ |
| Вход для датчика потока | - |
| Вход датчика температуры Pt100 | - |
| pH (0-14 pH) | - |
| Rx (-1000-1400 mV) | - |
| Cl (0-2, 0-20, 0-200 ppm) | - |
| Цифровой 4-20 mA сигнал | - |
| Выходы | |
| Цифровой 4-20 mA сигнал | - |
| Релейный выход | ✔ |
| Опционные функции | |
| Управление | 2-20%, 10-100% |
| Пропорциональное дозирование (умножение) | - |
| Измерения концентрации ppm | - |
| Пропорциональное дозирование | - |
| Сигнализация | |
| Макс. -Мин. концетрация | - |
