Серії DLX
| |
DLX
Соленоїдні дозуючі насоси
Насоси мікропроцесорним управлінням.
Продуктивність: 1 ÷ 20 л/год.
Тиск: 1 ÷ 15 бар.
|
| |
|
|
| Технічні характеристики: |
- аналогові та цифрові дозуючі насоси;
- мікропроцесорне управління;
- постійне і пропорційне дозування;
- насоси-дозатори відповідають нормам CE;
- передова цифрова технологія, найкращий показник ціна/якість;
- насоси-дозатори з розширеним режимом дозування HRS;
- сучасна технологія насосів-дозаторів із вбудованими контролерами рН, Rx (ОВП), Cl2, CD - в компактному виконанні;
- антикислотний пластиковий корпус, панель управління захищена плівкою від УФ випромінювання;
- продуктивність: 1 ÷ 20 л/год;
- тиск: 1 ÷ 15 бар;
- настінне виконання;
- клас захисту: IP65;
- розміри: 190х120х150 мм.
|
|
Зовнішні розміри
|

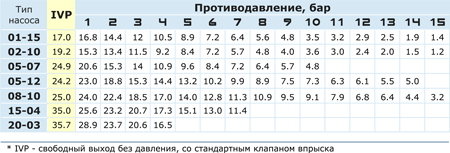

Діаграми продуктивності
|
|
|
|
|
|
|
Примітки
В стандартному ON/OFF режимі дозування 100 імп/хв тільки для моделей DLX-MA/M 02-10; 05-07 і 05-12, для всіх інших моделей - 120 імп/хв.
HRS система працює в діапазоні 100/120-240 імп/хв, відповідно до фактично встановленого зворотнього тиску.
Стандартна висота забору реагенту: 2 м.
Стандартна напруга: 230 В ± 10% 50 Гц.
Продуктивність дозуючих насосів визначена при тестуванні насосів водою середньої жорсткості, при номіальному тиску, висоті підйому 1,5 і, при кімнатній температурі.
|
|
Модельний ряд / Мембранні насоси-дозатори DLX
|
DLX-MA/AD
|
Опис моделі
|
Інструкція
|
 |
- аналоговий дозуючий насос;
- подвійна шкала регулювання продуктивності 10÷100% і 0÷20%;
- постійний ON/OFF режим дозування;
- два індикатори відображення статусу;
- кнопка старт/стоп;
- без підтримки датчика рівня.
|
|
DLX-MA/MB
|
Опис моделі
|
Інструкція
|
 |
- мембранний дозуючий насос з мікропроцесорним управлінням
- 3-х цифровий дисплей;
- ручне регулювання продуктивності 0÷100%;
- постійний ON/OFF режим дозування.
|
|
DLX-MA/M
|
Опис моделі
|
Інструкція
|
 |
- мембранний дозуючий насос із мікропроцесорним управлінням;
- 3-х цифровий дисплей;
- підтримка датчика вихідного потоку;
- ручне регулювання продуктивності 0÷100%;
- режим дозування: постійний ON/OFF і HRS розширений;
- електронний інтерфейс HRS контролю вихідного тиску насоса відповідно до тиску в системі, при цьому забезпечується максимальна продуктивність насоса при робочих умовах.
|
|
DLX-MF/M
|
Опис моделі
|
Інструкція
|
 |
- багатофункціональний пропорційний дозуючий насос;
- мікропроцесорне управління;
- LCD дисплей;
- реле виходу;
- зумер, годинник, таймер;
- режими дозування: постійний ON/OFF, множення 1xN, множення із пам'яттю 1xN (M), ділення 1:N, ppm, mA пропорційний за зовнішнім сигналом (від імпульсного водоміру);
- зчитуючий контакт;
- підтримка датчика вихідного потоку.
|
|
DLX-VFT/MB
|
Опис моделі
|
Інструкція
|
|
- пропорційний дозуючий насос від імпульсного водоміра;
- мікропроцесорне управління;
- режими дозування: постійний ON / OFF і пропорційний;
- режими: ручний, множення 1xN, множення з пам'яттю 1xN (M), поділу 1: N;
- зчитує контакт.
|
|
DLX-VFT/M
|
Опис моделі
|
Інструкція
|
 |
- пропорційний дозуючий насос від імпульсного водоміра;
- мікропроцесорне управління;
- режими дозування: постійний ON / OFF і пропорційний;
- режими: ручний, множення 1xN, множення з пам'яттю 1xN (M), поділу 1: N;
- зчитує контакт;
- підтримка датчика вихідного потоку.
|
|
DLX-CC/M
|
Опис моделі
|
Інструкція
|
 |
- мембранний дозуючий насос пропорційного дозування від зовнішнього мА сигналу;
- мікропроцесорне управління;
- автоматичне керування за зовнішнім мА сигналу;
- режими дозування: постійний ON / OFF і пропорційний за зовнішнім мА сигналу;
- прийняті сигнали: 4-20 мА, 20-4 мА, 0-20 мА та 20-0 мА.
|
|
DLX-PH/M
|
Опис моделі
|
Інструкція
|
 |
- мембранний дозуючий насос пропорційного дозування з вбудованим контролером pH;
- вихід 4-20 мА;
- LCD дисплей;
- мікропроцесорне управління;
- постійна пам'ять;
- режим дозування: постійний ON / OFF і пропорційний;
- дозвіл дисплея: 0,01 pH;
- діапазон вимірювань 0 ÷ 14 pH;
- гістерезисна регулювання;
- температурна компенсація;
- регулювання затримки запуску насоса;
- датчики в комплект не входять.
|
|
DLX-RX/M
|
Опис моделі
|
Інструкція
|
 |
- мембранний дозуючий насос пропорційного дозування з вбудованим контролером Rx (ОВП);
- вихід 4-20 мА;
- LCD дисплей;
- мікропроцесорне управління;
- постійна пам'ять;
- режим дозування: постійний ON / OFF і пропорційний;
- дозвіл дисплея: 1,00 мВ;
- діапазон вимірювань 0 ÷ 1000 мВ;
- нульова калібрування;
- гістерезисна регулювання;
- регулювання затримки запуску насоса;
- датчики в комплект не входять.
|
|
DLX-CL/M
|
Опис моделі
|
Інструкція
|
 |
- мембранний дозуючий насос пропорційного дозування з вбудованим контролером Cl2 (хлору);
- LCD дисплей;
- мікропроцесорне управління;
- постійна пам'ять;
- режим дозування: постійний ON / OFF і пропорційний;
- дозвіл дисплея: 0,01 ppm;
- діапазон вимірювань 0-10 ppm;
- калібрування «0» і збільшень;
- гістерезисна регулювання;
- регулювання затримки запуску насоса;
- вхід для амперометріческого датчика хлору SCLO або SCLO3;
- вихід 4-20 мА;
- датчики в комплект не входять.
|
|
DLX-CD/M
|
Опис моделі
|
Інструкція
|
 |
- мембранний дозуючий насос пропорційного дозування з вбудованим контролером CD (електропровідності);
- мікропроцесорне управління;
- LCD дисплей;
- постійна пам'ять;
- вихід 4-20 мА;
- режим дозування: постійний ON / OFF і пропорційний;
- діапазон вимірювань 0 ÷ 1.000 μS (K5) або 0 ÷ 10.000 μS (K1);
- температурна компенсація;
- гістерезисна регулювання;
- регулювання затримки запуску насоса;
- датчики в комплект не входять.
|
|
DLX-PH-RX-CL/MB
|
Опис моделі
|
Інструкція
|
|
- цифровий насос-дозатор пропорційного дозування з вбудованим мультіконтроллером на три показники рН / Rx / Cl (на вибір);
- мікропроцесорне управління;
- великий LCD дисплей;
- постійна пам'ять, гістерезисна регулювання, вихід 4-20 мА;
- діапазон вимірів: 0 ÷ 14 pH; -1000 ... +1400 мВ; 0 ÷ 20 ppm (мг / л)
- температурна компенсація (ручна), вибір меню: Basic / Full;
- затримка запуску насоса, сигналізація за часом безперервного дозування;
- установка пароля на установки;
- датчики в комплект не входять.
|
|
DLX-PH-RX-CL/M
|
Опис моделі
|
Інструкція
|
|
- цифровий насос-дозатор пропорційного дозування з вбудованим мультіконтроллером на три показники рН / Rx / Cl (н / в);
- мікропроцесорне управління;
- великий LCD дисплей;
- постійна пам'ять, гістерезисна регулювання, вихід 4-20 mA;
- діапазон вимірів: 0 ÷ 14 pH; -1000 ... +1400 мВ; 0 ÷ 20 ppm (мг / л);
- вибір меню: Basic / Full, затримка запуску насоса;
- сигналізація за часом безперервного дозування;
- установка пароля на установки, релейний вихід сигналізації;
- температурна компенсація (авто) - датчики PT 100/PT 1000;
- датчики в комплект не входять.
|
|
|
|
| Матеріали головки насоса |
|
|
|
|
| DLX з матеріалом PVDF |
|
| Комплектуючі стандартної головки 2-15 л/год насоса-дозатора |
 |
1. Гайка шланга.
2. З'єднувальна заглушка.
3. Ніпелі.
4. Прокладка «О-рінг», ущільнююче кільце.
5. Фіксуючі клапани (шарові клапани – за запитом).
6. Сідло клапана.
7. Жиклер випуску повітря.
8. Різьбовий ніпель стравлювання повітря.
9. Головка насоса-дозатора.
10. Кріпильні болти головки насоса.
11. Вихідний ніпель стравлювання повітря.
|
 збільшити |
|
|
|
| HRS - система високої продуктивності |
 |
Дозуючі насоси серії DLX (модель DLXB-MA/M) мають два робочих режими: стандартний і HRS розширений.
HRS (система високої продуктивності) запатентована концепція, яка дозволяє розширити робочий діапазон дозуючого насоса.
Встановлюючи робочий тиск (в установленому діапазоні) дозуючий насос автоматично контролює продуктивність при очікуваних робочих параметрах.
Продуктивність насоса-дозатора можна встановлювати з кроком 0,1 л/год. В порівнянні із стандартним режимом система HRS покращує робочі характеристики, збільшує робочий діапазон за рахунок збільшення кількості імпульсів і робить можливим коригування встановленої продуктивності при різному тиску, при цьому уникаючи коливань об'єму при різному тиску навіть у випадку використання в'язких рідин. |
| збільшити |
|
Графіки продуктивності насосів-дозаторів DLX-MA/M в HRS режимі >> |
|
.
|
| Принцип роботи дозуючих насосів |
|
Принцип роботи дозуючого насоса полягає в наступному: на пістон (плунжер), який приводиться в дію під впливом постійного електромагнітного поля соленоїда, кріпиться тефлонова мембрана. При русі пістона вперед (під впливом електромагнітного поля) виникає тиск на головку насоса, при цьому відбувається викид рідини через клапан скиду. Після закінчення впливу електромагнітного поля пістон повертається у вихідне положення за допомогою пружини, при цьому відбувається автоматичний забір рідини через забірний клапан.
Принцип роботи дуже простий, при цьому насос не потребує змазки, що зводить процес обслуговування практично до нуля.
Матеріали, що використовуються для виготовлення насосів, роблять можливим дозування агресивних рідин.
|
|
 Панелі управління дозуючих насосів серії DLX |
| перегляд |
| Комплект поставки дозуючих насосів |
1 шт. – мембранний дозуючий насос
2 м.п. – шланг забору/стравлювання із гнучкого ПВХ
2 м.п. – шланг випуску із поліетилену (РЕ)
1 шт. – фільтр/клапан забору
1 шт. – клапан впорскування
1 шт. – паспорт/інструкція з експлуатації насоса-дозатора |
| Типові варіанти установки дозуючих насосів |
| перегляд |
| Хімічна сумісність матеріалів головки насоса |
| перегляд |
 |
|
|
|
