| Технические характеристики: |
- мембранные насосы-дозаторы с аналоговым управлением;
- насосы соответствуют нормам CE;
- пластиковый корпус, панель управления защищена прозрачной крышкой из поликарбоната;
- производительность: 2÷20 л/час, противодавление: 1÷20 бар;
- регулировка длины хода пистона;
- горизонтальное исполнение;
- класс защиты: IP65;
- размеры: 222х137х288 мм.
|
|

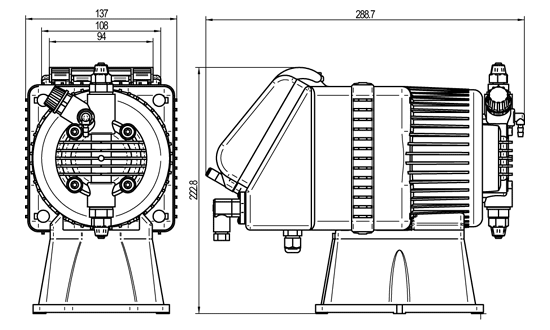

Внешние размеры
|

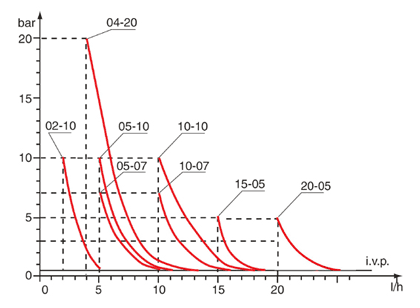

Диаграммы производительности
|
|
|
|
|
|
|
|
Примечания:
● стандартный режим дозирования: 120 имп/мин;
● стандартная высота забора реагента: 2 м;
● стандартное напряжение: 230В 50Гц;
● производительность насосов определена при тестировании насосов водой со средней жесткостью, при номинальном давлении, высоте подъема 1,5 м, при комнатной температуре
|
|
| Материалы головки насоса |
|
|
|
| Комплектующие стандартной головки 2-15 л/час насоса-дозатора |
 |
1. Гайка шланга.
2. Соединительная заглушка.
3. Ниппеля.
4. Прокладка «О-ринг», уплотнительное кольцо.
5. Фиксирующие клапана (шаровые клапана – по запросу).
6. Седло клапана.
7. Жиклер выпуска воздуха.
8. Резьбовой ниппель стравливания воздуха.
9. Головка насоса.
10. Крепежные болты головки насоса.
11. Выходной ниппель стравливания воздуха.
|
 увеличить |
|
|
|
| Регулировка длины хода пистона (R/C) |
 |
Производительность насосов определяется двумя параметрами: объемом и частотой импульсов.
Длина хода пистона регулирует объем импульсов, что обеспечивает более точную регулировку производительности. Объем каждого импульса регулируется механически ходом пистона, который в свою очередь регулирует смещение мембраны.
Регулировка длины хода пистона осуществляется в диапазоне 0-100% и производится при помощи регулятора, расположенного на головке дозирующего насоса. На практике применяется рабочий диапазон 20-100%.
Регулировка длины хода пистона доступна для следующих типов дозирующих насосов: 02-10; 05-10; 05-15; 05-20; 10-07; 10-10; 15-05 и 20-05.
|
| увеличить |
|
|
|

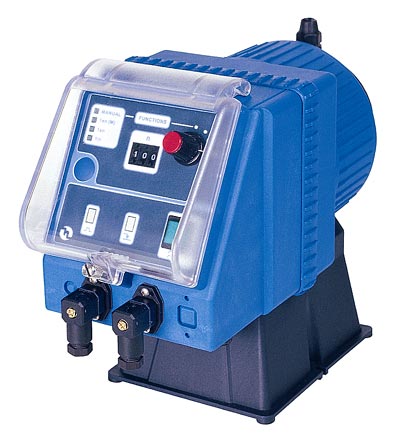

Модели серии PB-VFT
|
 |
- мембранный насос-дозатор пропорционального дозирования от внешнего импульса;
- аналоговое управление с микропроцессором;
- режимы дозирования: постоянный ON/OFF и пропорциональный;
- режимы: ручной, умножения 1xN, умножения с памятью 1xN(M), деления 1:N;
- считывающий контакт.
|
|
| увеличить |
