Серия HF

Каталог продукции › Насосы-дозаторы › Серия HF

HF

Мембранные насосы

Электромагнитный дозирующий насос
Производительность: 40÷140 л/ч.
Давление: 1÷5 бар.

	технические характеристики
	прайс

Технические характеристики:

электромагнитный мембранный дозирующий насос с аналоговым управлением и микропроцессором;
HRS технология;
насосы соответствуют нормам СЕ;
пластиковый корпус, панель управления защищена прозрачной крышкой из поликарбоната;
возможность подключения датчика уровня;
производительность: 40 ÷ 140 л / ч, противодавление: 1 ÷ 5 бар;
функция UNDER-LOAD: контроль за недостатком / отсутствием дозирующей жидкости в шланге забора;
функция OVER-LOAD: контроль допустимого давления в системе;
горизонтальное исполнение;
класс защиты: IP65;
размеры: 307х137х245 мм.

Внешние размеры

Диаграммы производительности

Тип насоса	MAX поток		Объем импульса	Длина хода пистона	Потребляемая мощность		Вес нетто
Тип насоса	л/час	бар	мл	мм	Вт	А	кг
40-05	40	5	5.60	2.00	115	0.5	5.70
60-04	60	4	7.10	2.30	115	0.5	5.70
100-02	100	2	9.30	2.40	115	0.5	5.70
140-01	140	1	9.70	2.50	115	0.5	5.70

Примечания:
● макс. имп/мин: для модели 40-05: 120 имп/мин; для модели 60-04: 140 имп/мин; для модели 100-02: 180 имп/мин; для модели 140-01 240 имп/мин;
● стандартная высота забора реагента: 2 м;
● стандартное напряжение: 230 В ± 10% 50 Гц;
● производительность дозирующих насосов определена при тестировании насосов водой со средней жесткостью, при номинальном давлении, высоте подъема 1,5 м, при комнатной температуре.

Модельный ряд / Мембранные насосы-дозаторы HF

HF-MA

Описание модели

Инструкция

Мембранные насосы-дозаторы HF

мембранный дозирующий насос с аналоговым управлением;
HRS технология;
ручная регулировка производительности 10÷100%;
постоянный ON/OFF режим дозирования;
функция UNDER-LOAD: контроль недостатка/отсутствия дозируемой жидкости в шланге забора;
функция OVER-LOAD: контроль допустимого давления в системе;

Материалы головки насоса

Материалы	Стандартно	По запросу
Головка насоса-дозатора	ПВХ	н/ст AISI 316; Тефлон; PVDF
Мембрана	Тефлон	---
Прокладка мембраны	Витон®	Дютрал®; Нитрил
Клапан впрыска	Полипропилен	н/ст AISI 316; Тефлон
Клапан забора/фильтр	Полипропилен	н/ст AISI 316; Тефлон
Шланг забора/стравливания	ПВХ	---
Шланг сброса	Полиэтилен	---
Прокладки клапанов	Боросиликатное стекло	н/ст AISI 316; керамика
Шаровые клапана	Витон®	Дютрал®; Нитрил

Принцип работы дозирующих насосов

Принцип работы дозирующего насоса заключается в следующем: на пистон (плунжер), который приводится в действие воздействием постоянного электромагнитного поля соленоида, крепится тефлоновая мембрана. При движении пистона вперед (под воздействием электромагнитного поля) возникает давление на головку насоса, при этом происходит выброс жидкости через клапан сброса. По окончании воздействия электромагнитного поля пистон возвращается в исходное положение при помощи пружины, при этом происходит автоматический забор жидкости через заборный клапан.

Принцип работы очень прост, при этом насос не требует смазки, что сводит процесс обслуживания практически к нулю.
Материалы, используемые для изготовления насосов, делают возможным дозирование агрессивных жидкостей.

Комплект поставки дозирующих насосов

1 шт. – мембранный дозирующий насос
2 м.п. – шланг забора/стравливания из гибкого ПВХ
2 м.п. – шланг выпуска из полиэтилена (РЕ)
1 шт. – фильтр/клапан забора
1 шт. – клапан впрыска
1 шт. – паспорт/инструкция по эксплуатации

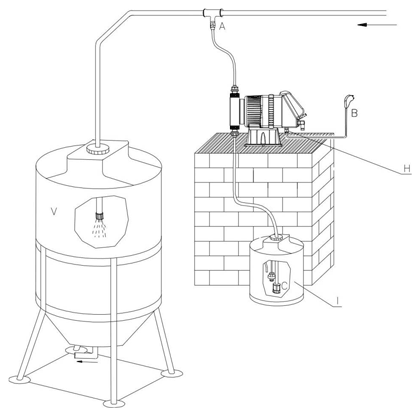

Типовые варианты установки дозирующих насосов

просмотр

Химическая совместимость материалов головки насоса
