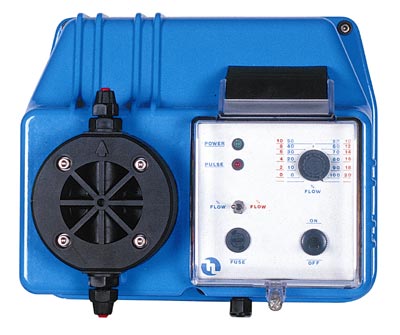

| Технические характеристики: |
- аналоговые мембранные дозирующие насосы в специальном исполнении;
- защищенная серия дозирующих насосов со встроенным трансформатором на 48В (от скачков напряжения);
- насосы соответствуют нормам CE;
- алюминиевый корпус, покрытый двумя слоями эпоксидной краски, (по запросу: тефлоновое покрытие), панель управления защищена прозрачной крышкой из поликарбоната;
- производительность: 1÷80 л/час, противодавление: 1÷20 бар;
- регулировка длины хода пистона;
- настенное исполнение;
- класс защиты: IP65;
- размеры: 203х244х168 мм.
|
|

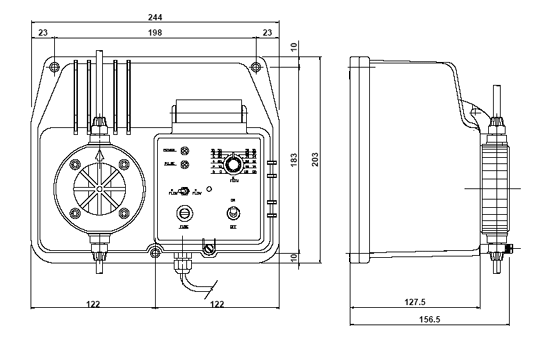

Внешние размеры
|

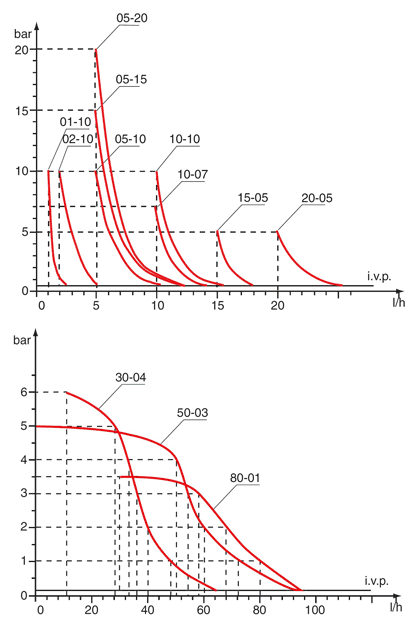

Диаграммы производительности
|
|
|
|
|
|
|
Примечания:
● стандартный режим дозирования: 160 имп/мин (за исключением моделей: 30-04; 50-0,3; 50-03 и 80-01 - 180 имп/мин);
● стандартная высота забора реагента: 2 м (за исключением моделей: 30-04; 50-0,3; 50-03 и 80-01 - 1.5 м);
● стандартное напряжение: 230В 50Гц;
● производительность насосов определена при тестировании насосов водой со средней жесткостью, при номинальном давлении, высоте подъема 1,5 м, при комнатной температуре. |
|
| Материалы головки насоса |
|
|
|
Примечания
● для насосов производительностью 1÷30 л/час стандартное исполнение клапанов: Витон®;
● для насосов производительностью 50÷80 л/час стандартное исполнение шаровых клапанов: нержавеющая сталь.
|
| Комплектующие стандартной головки 2-15 л/час насоса-дозатора |
 |
1. Гайка шланга.
2. Соединительная заглушка.
3. Ниппеля.
4. Прокладка «О-ринг», уплотнительное кольцо.
5. Фиксирующие клапана (шаровые клапана – по запросу).
6. Седло клапана.
7. Жиклер выпуска воздуха.
8. Резьбовой ниппель стравливания воздуха.
9. Головка насоса.
10. Крепежные болты головки насоса.
11. Выходной ниппель стравливания воздуха.
|
 увеличить |
|
|
|
| Регулировка длины хода пистона (R/C) |
 |
Производительность насосов определяется двумя параметрами: объемом и частотой импульсов.
Длина хода пистона регулирует объем импульсов, что обеспечивает более точную регулировку производительности. Объем каждого импульса регулируется механически ходом пистона, который в свою очередь регулирует смещение мембраны.
Регулировка длины хода пистона осуществляется в диапазоне 0-100% и производится при помощи регулятора, расположенного на головке дозирующего насоса. На практике применяется рабочий диапазон 20-100%.
Регулировка длины хода пистона доступна для следующих типов дозирующих насосов: 02-10; 05-10; 05-15; 05-20; 10-07; 10-10; 15-05 и 20-05.
|
| увеличить |
|
|
 Комплект поставки дозирующих насосов |
1 шт. – мембранный дозирующий насос
2 м.п. – шланг забора/стравливания из гибкого ПВХ
2 м.п. – шланг выпуска из полиэтилена (РЕ)
1 шт. – фильтр/клапан забора
1 шт. – клапан впрыска
1 шт. – паспорт/инструкция по эксплуатации |

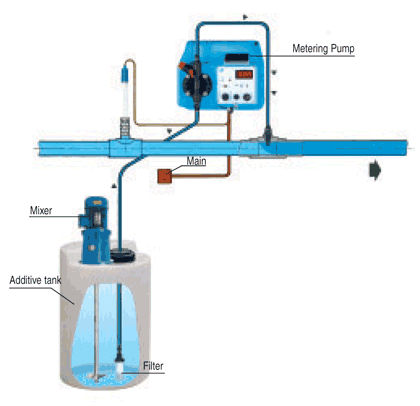

| Типовые варианты установки дозирующих насосов |
| просмотр |
| Химическая совместимость материалов головки насоса |
| просмотр |
|
| Модели серии HD-MA |
|
|
- соленоидный мембранный насос с аналоговым управлением;
- ручная регулировка произвоительности 0-100% и 0-20%;
- постоянный ON/OFF режим дозирования;
- два индикатора отображения статуса;
- кнопка старт/стоп.
|
|
| увеличить |
